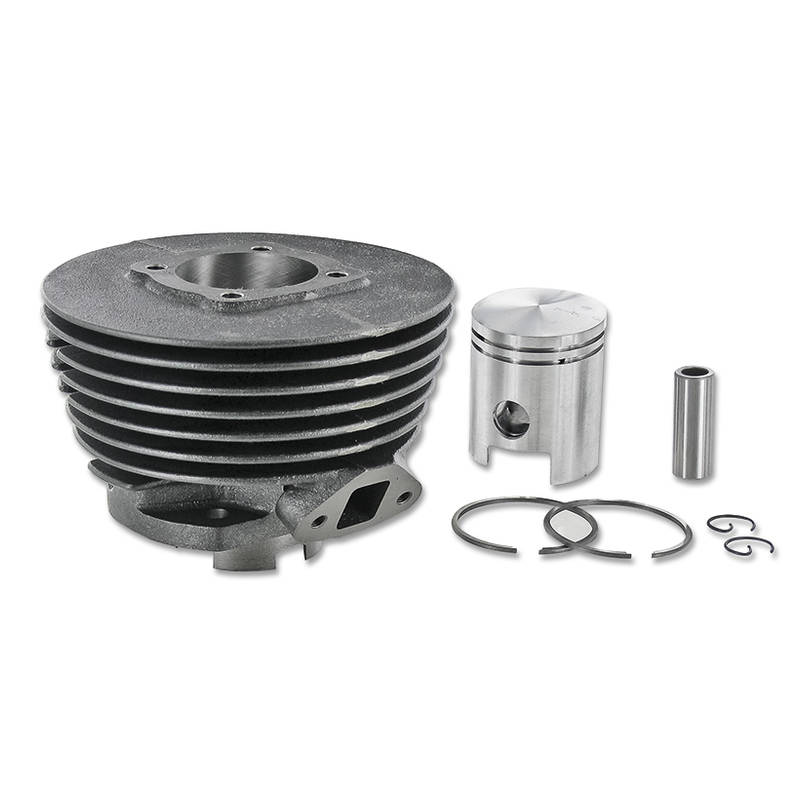

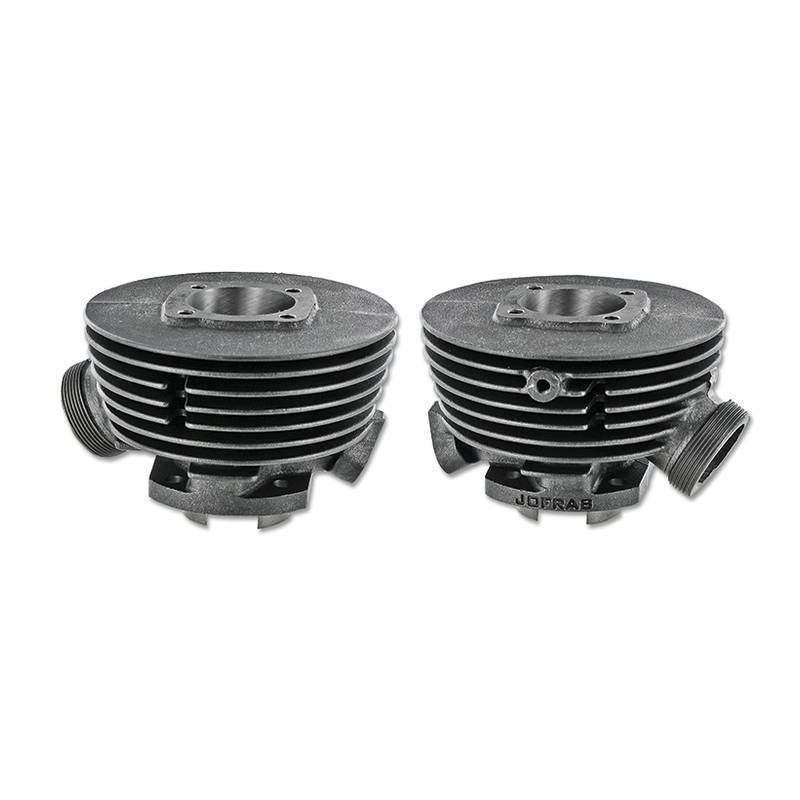

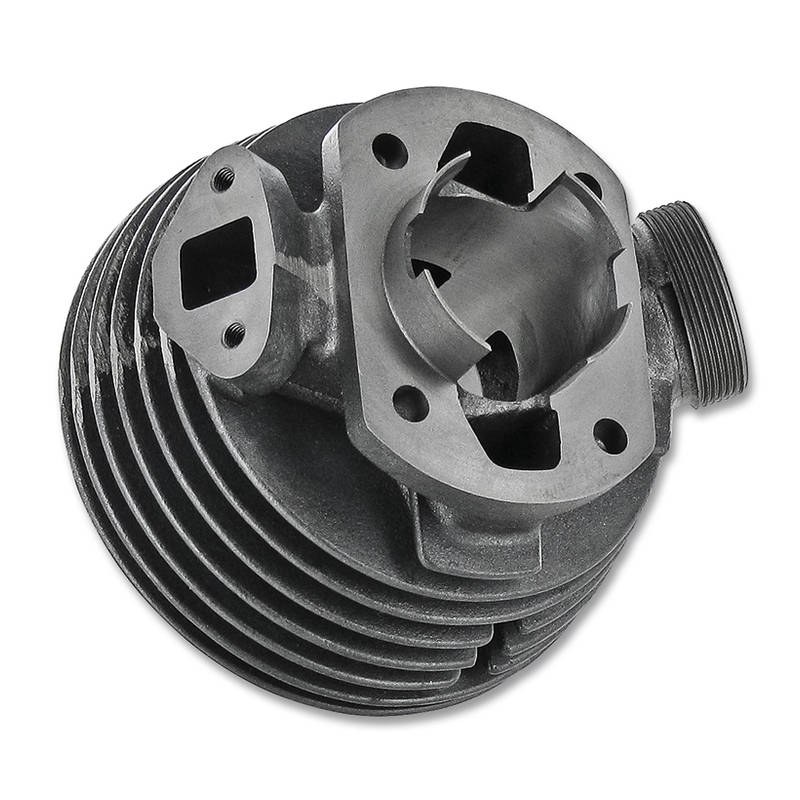

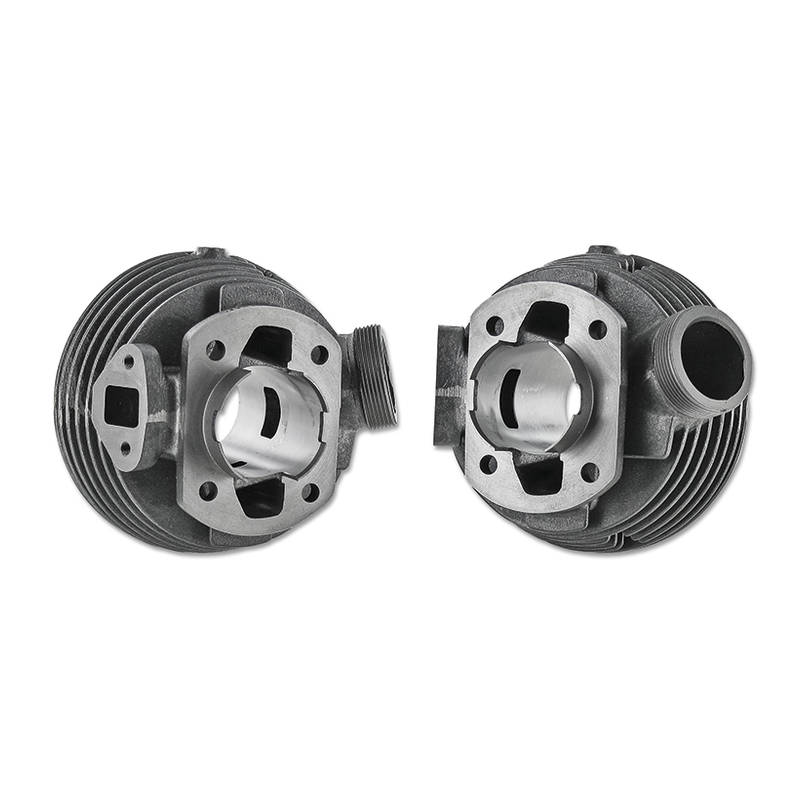

Zylinderkit 41mm für Sachs 3- und 4-Gang 502 Motoren mit schärferen Steuerzeiten.
Dieser kann auch auf den 502 2-Gang Motor angepasst werden:
Modifikation:
Zylinderbefestigungslöcher rechts (in Fahrtrichtung) um 8mm nach aussen setzen/fräsen/feilen. Der Lochabstand muss Mitte-Mitte 59mm betragen.
Und schon kann der Zylinder montiert werden.
-> Es empfiehlt sich eine 2mm dicke, etwas grössere Unterlegscheibe aussen anzupassen und diese auf die Schlitzlöcher unter die Befestigungsmutter zu montieren.
Achtung: Dichtungen müssen separat bestellt werden. Fussdichtung: 025’324, Einlassdichtung: 025’325
Masse:
Zylinderhöhe gesamt: 70mm (wie Sachs 2-Gang Zylinder)
Kolbenhöhe ab Mitte Kolbenbolzen: 27.5mm (wie Sachs 2-Gang Kolben)
Gewinde für Auspuffkrümmerbefestigung: M40x1.5mm
