Tastensteuerung motogadget m-button für Verwendung mit m-unit


MOTOGADGET

CHF72.00

auf Bestellung, 5 - 6 Tage

Artikelnummer: 260581 Kategorien: , Brand: MOTOGADGET

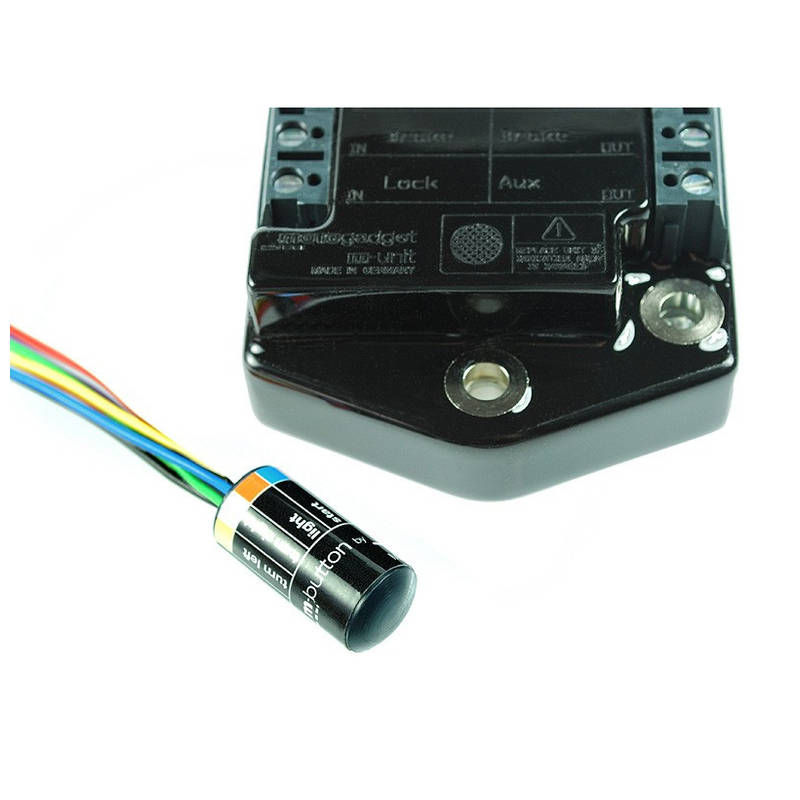

Zusammen mit der neuen m-Unit V.2 eine grosse Hilfe, den ‹Kabelsalat› zu reduzieren und Kabelbäume zu vereinfachen.

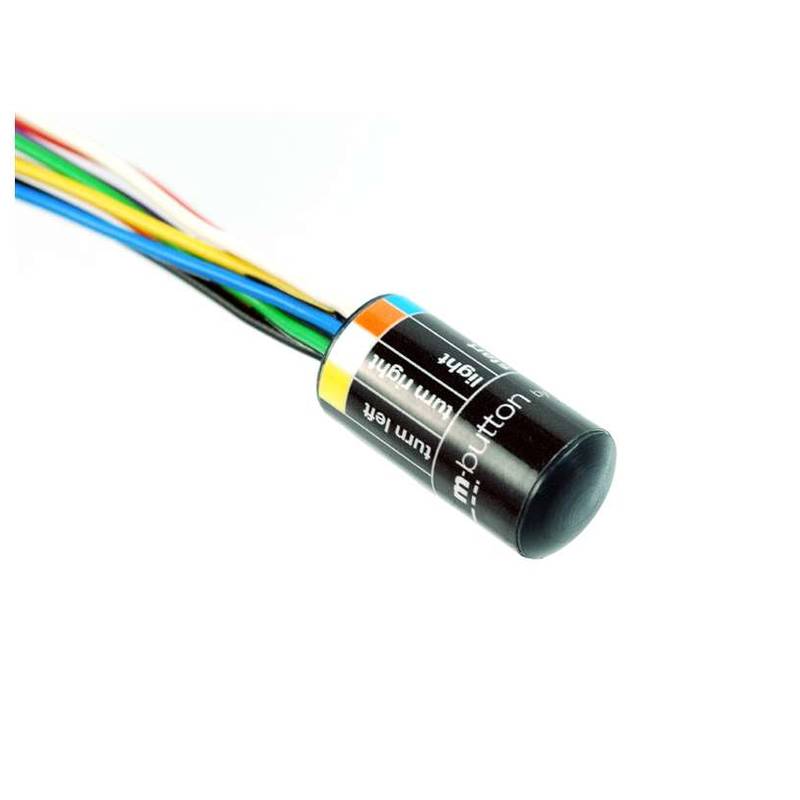

Mit diesem winzigen Zylinder im Lenkrohr – oder an anderen geeigneten Plätzen – werden alle Lenkerarmaturen, Schalter und Taster elektrisch verbunden.
Der m-Button bereitet die Signale digital auf und sendet sie über ein einziges, dünnes Kabel per modernster Bus-Technologie an die m-Unit V.2.
Dort werden dann die Verbraucher ein- und ausgeschaltet. Alle Steuerleitungen wandern in den Lenker. Das spart Platz, Gewicht, Arbeit und Zeit. Für Custombikes mit cleaner Optik am Lenker ein Muss.

Zum Verständnis:
a) bei ’normaler› Verdrahtung der Lenkerschalter wird der Arbeitsstrom (z.B. Licht/Blinker) direkt über den Lenkerschalter geführt. Somit müssen wegen der Stromstärke entsprechend grosse Kabelquerschnitte vom Sicherungskasten zum Schalter und zurück zum Verbraucher geführt werden. Das ergibt schnell dicke Kabelstränge. Für Custombikes mit wenig Platz oder versteckter Elektrik ein ‹No-Go›.

b) mit der m-Unit ohne m-Button würde lediglich ein dünnes Kabel für jede Schalter- oder Tasterfunktion zur m-Unit geführt werden müssen. Nur minimale Steuerimpulse werden hier weiter geleitet. Alle grossen Lasten und Ströme werden direkt an der m-Unit geschaltet und direkt zum Verbraucher geführt. Eine wesentliche Reduzierung und Vereinfachung des Kabelbaumes ist schon so zu erzielen. Siehe auch Beispiel-Schaltplan hier.

c) die m-Unit V.2 in Verbindung mit dem winzigen m-Button minimalisieren die zu verlegenden Kabelstrecken nochmals! Alle Schalter/Taster am Lenker werden mit dem m-Button auf kürzestem Weg, innerhalb des Lenkers verbunden. Vom m-Button wird dann nur noch EIN dünnes Kabel zur m-Unit geführt. Die Lasten und Ströme werden – wie oben erläutert – direkt an der m-Unit V.2 geschaltet. Weniger Kabel geht nicht! Siehe auch Beispiel-Schaltplan mit m-Button hier.

Der m-Button ist komplett wasserdicht und vibrationsfest vergossen.
