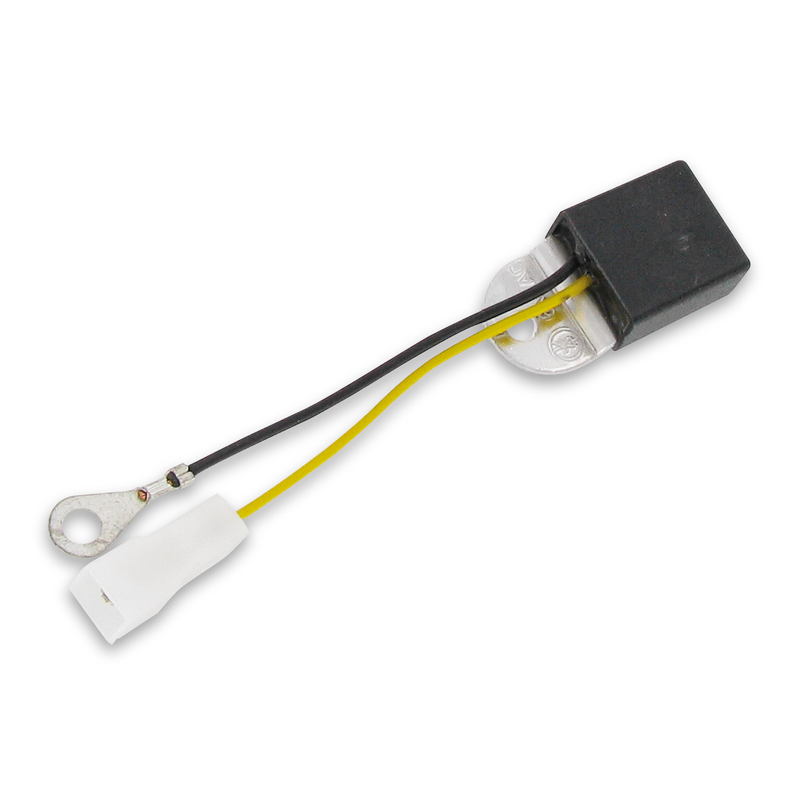

Spannungsbegrenzer 12V mit 2 Kabel

Dieser Spannungsbegrenzer/Spannungsregler wird wie ein Verbraucher zwischen Masse und einem stromführenden Kabel eingebaut, und begrenzt die Spannung zuverlässig auf die Nenngrösse. Die Lebensdauer der Glühlampen wird deutlich erhöht.
Ein Kabel ist mit einem 4mm Rundstecker, das andere mit einer 6mm Rundöse ausgestattet.

Für Mofas/Moto/Scooter mit 12V Zündanlage.

Masse:
Länge mit Halterung: 45mm
Länge ohne Halterung: 20mm
Breite: 35mm
Höhe: 18mm
Kabellänge: 90mm

Einbauanleitung:

Schwarzes Kabel:
Der Kabelschuh des schwarzen Kabel wird zusammen mit der Befestigungslasche des Reglers an den Rahmen (Masse) geschraubt.

Gelbes Kabel:
Das gelbe Kabel vom Spannungsregler wird parallel zum gelben Kabel vom Schalter am Stromkreis angeschlossen.
