Kontrollbox HIGHSIDER DRL, CB1 Schaltung Tagfahrlicht


HIGHSIDER

CHF17.85

sofort lieferbar

Artikelnummer: 207540 Kategorie: Brand: HIGHSIDER

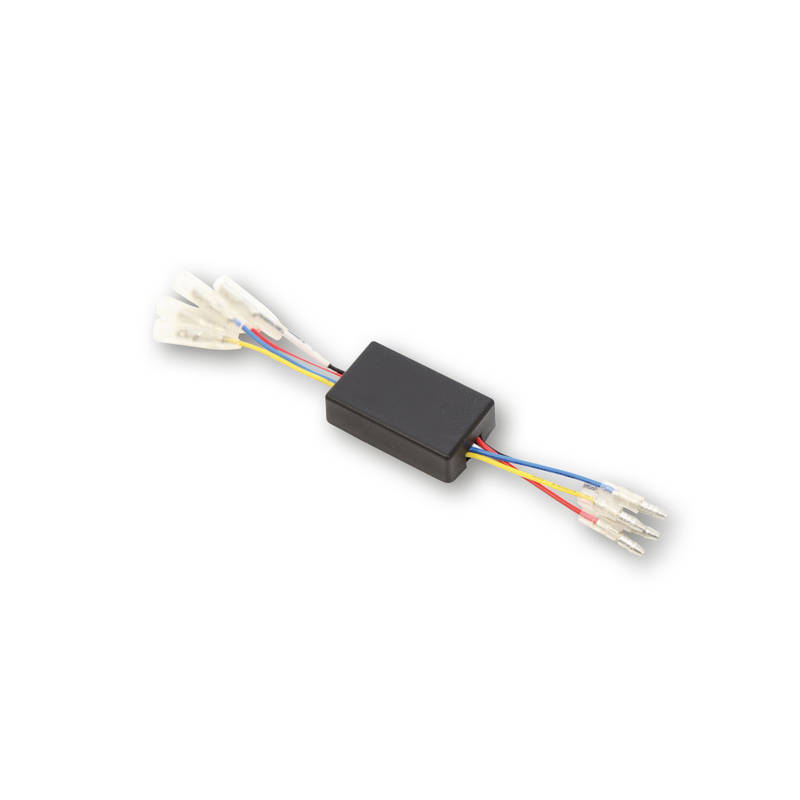

HIGHSIDER DRL CONTROL- BOX CB1

Tagfahrlicht Kontroll-Box für Fahrzeuge ohne Lichtschalter

Durch Verbauen der DRL CONTROL- BOX CB1 ist die Schaltung zwischen Tagfahrlicht und der Beleuchtung vorne am Fahrzeug gegeben. Somit wird das Tagfahrlicht so angeschlossen, dass es beim Anschalten des Hauptscheinwerfers automatisch ausgeht. Da bei Fahrzeugen ohne Lichtschalter der Hauptscheinwerfer immer an ist, wäre die Funktion des Tagfahrlichtes nicht korrekt nutzbar. Die BOX ist für LED und herkömmliche Scheinwerfer geeignet.

Montage:
Dieses elektronische Bauteil wird zwischen dem Hauptscheinwerfer mit integrierten oder separaten Tagfahrlicht und der Fahrzeugelektronik verbaut. Die Funktion des Standlichtes, dass man beim Abstellen des Fahrzeugs über das Zündschloss schaltet ist voll funktionsfähig.

Maßgeschneidert für dein Bike – das umfangreiche Zubehör von HIGHSIDER ist perfekt auf dein Motorrad zugeschnitten. Mit einem Höchstmaß an Qualität und Funktionalität kannst du dein Bike so ganz einfach nach deinen Wünschen gestalten.

Maße:
Länge: 48mm
Breite: 28mm
Höhe: 14mm

Belegung:
IN (Fahrzeugelektronik):
Kabel gelb = Fernlicht (+)
Kabel blau = Abblendlicht (+) zwischen AN / AUS Schalter
Kabel weiss = Standlicht (+)
Kabel rot = Zündung (+)
Kabel schwarz = Masse (-)

OUT (Scheinwerfer)
Kabel gelb = Fernlicht (+)
Kabel blau = Abblendlicht (+)
Kabel schwarz = Masse (-)

An das Tagfahrlicht:
Kabel weiss = Standlicht (+)
Kabel rot = Tagfahrlicht (+)

Lieferumfang:
1 Stück

Hinweis:
Es wird zusätzlich ein separater AN und AUS Schalter für die DRL CONTROL-BOX benötig (nicht im Lieferumfang enthalten). Die hintere Schlussleuchte muss immer angeschaltet bleiben, d.h. auf Zündungs-Plus legen.
