Gradscheibe MG in SCHWARZ (von 0° bis 350°) inkl. Adapter M26x1.5mm zu Puc

Gradscheibe *MG* in SCHWARZ (von 0° bis 350°) inkl. Adapter M26x1.5mm zu Puch/Sachs/Tomos/Bosch/Ducati/Motoplatt

Angeboten wird eine neue Kunststoff Gradscheibe mit 120mm Durchmesser und 6mm Bohrung inkl. Halter zur Montage
auf dem Polrad für Gewinde M26 x 1,5 zum Einstellen der Zündung beim 2 Takt Motor oder zum Einstellen der Steuerzeiten beim 4 Takt Motor.
Moped-Garage Gradscheibe durch den Durchmesser von 120mm speziell passend bei allen
Zündapp Kreidler Hercules Puch Miele DKW KTM Rixe Mofa Moped Mokick
mit Bosch, Ducati, Motoplat und Noris Zündungen.
Unerlässlich beim Zweitakt Tuning.
Polystryol 0,80mm stark.
Lieferumfang: Gradscheibe, Gewindeaufsatz für Polrad, Draht als Zeiger zu montieren,
Rändelschraube zum fixieren der Gradscheibe auf dem Halter und
Gebrauchsanweisung
Made in Germany.

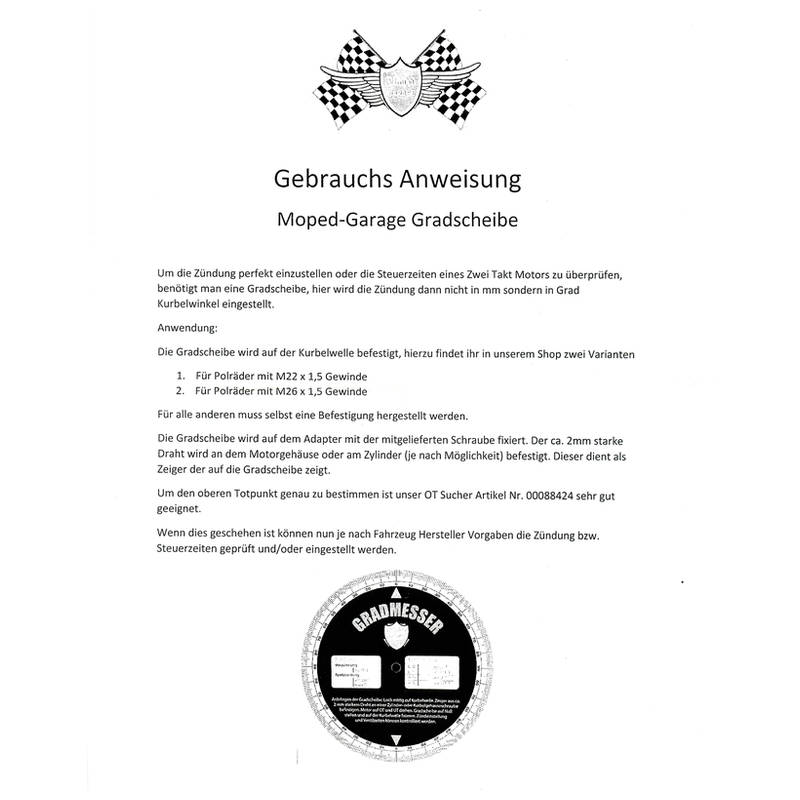

Gebrauchsanweisung
Um die Zündung perfekt einzustellen oder die Steuerzeiten eines Zwei oder Vier Takt Motors zu überprüfen,
benötigt man eine Gradscheibe, hier wird die Zündung dann nicht in mm sonder in Grad Kurbelwinkel
eingestellt.

Die Gradscheibe wird auf der Kurbelwelle befestigt.

Die Gradscheibe wird auf dem Polrad Adapter oder anders befestigt
Nun nimmt man einen ca. 2mm starken Draht und macht diesen am Motorgehäuse oder am Zylinder ( je nach möglichkeit ) fest.
Dieser dient als Zeiger der auf die Gradscheibe zeigt.

Um den oberen Totpunkt zu bestimmen ist unser OT Sucher Artikel Nr. 6210882 sehr gut geeignet.
Wenn dies geschehen ist können nun je nach Fahrzeug Hersteller Vorgaben die Zündung bzw. Steuerzeiten
geprüft und/oder eingestellt werden.
Motor nicht im Lieferumfang enthalten, dies ist nur ein Beispielbild für die montierte Gradscheibe.
